Un sistema de suelo radiante que no calienta de manera uniforme puede ser una fuente de frustración, afectando tanto el confort de tu hogar como la eficiencia energética. Este problema se manifiesta a menudo con zonas frías y calientes, indicando que el calor no se distribuye correctamente. Identificar la causa raíz es crucial para restaurar el rendimiento óptimo de tu sistema. En esta guía, exploraremos las causas más comunes y te ofreceremos un proceso detallado para diagnosticar y purgar tu suelo radiante.
Comprendiendo el Problema del Calentamiento No Uniforme
El calentamiento desigual en un sistema de suelo radiante es más que una simple molestia; puede ser un síntoma de problemas subyacentes que afectan la vida útil y la eficiencia de tu instalación. Entender las posibles causas es el primer paso para una solución efectiva.
Causas Comunes:
- Aire en el Circuito: La causa más frecuente. Las burbujas de aire pueden bloquear el flujo de agua caliente en los bucles, impidiendo que el calor llegue a ciertas áreas.
- Bucle Obstruido o Suciedad: Acumulación de lodo, óxido o depósitos de cal que restringen el paso del agua a través de una tubería específica del suelo radiante.
- Desequilibrio de Caudal: Cuando la cantidad de agua que fluye a través de cada bucle del suelo radiante no está correctamente ajustada, algunos bucles pueden recibir más o menos calor del necesario.
- Fallo de Actuador o Válvula: Un actuador que no abre o cierra completamente una válvula, o una válvula que está atascada, puede impedir el flujo de agua a un bucle.
- Problemas con la Bomba de Circulación: Una bomba defectuosa o de baja potencia puede no ser capaz de impulsar el agua a través de todo el sistema de manera efectiva.
- Configuración Incorrecta del Termostato: Un termostato mal calibrado o una programación inadecuada pueden hacer que el sistema no se active correctamente o que caliente solo ciertas zonas.
Importante: Seguridad Primero
Siempre apaga el sistema de calefacción y la bomba de circulación antes de realizar cualquier mantenimiento. Si no te sientes cómodo realizando estos pasos, consulta a un profesional.
Diagnóstico Preliminar: ¿Qué Revisar Antes de Purgar?
Antes de proceder con el purgado, es fundamental realizar una serie de comprobaciones para asegurarte de que el aire es la causa real del problema y descartar otras posibles fallas.
Pasos Iniciales de Verificación:
- Revisión de Termostatos y Programación:
- Asegúrate de que todos los termostatos están configurados a una temperatura superior a la ambiente.
- Verifica que no haya programaciones horarias que impidan el calentamiento.
- Verificación del Colector (Manifold):
- Presión del Sistema: La presión ideal suele estar entre 1.5 y 2 bares. Una presión baja puede impedir el flujo adecuado.
- Termómetros: Compara las temperaturas de entrada y retorno en el colector. Una gran diferencia en un bucle específico sugiere un problema de flujo.
- Caudalímetros: Observa los caudalímetros (si tu colector los tiene). Si alguno marca cero o un caudal muy bajo en un bucle que debería estar activo, indica una obstrucción o aire.
- Inspección Visual de Tuberías y Válvulas:
- Busca signos de fugas o corrosión alrededor del colector y las conexiones.
- Asegúrate de que todas las válvulas manuales o automáticas estén en la posición correcta (abiertas para permitir el flujo).
- Pruebas de Actuadores:
- Si tu sistema usa actuadores eléctricos, verifica que estén recibiendo señal y que se abran y cierren correctamente. Puedes tocarlos; deberían estar tibios si están abiertos.
- Comprobación de la Bomba de Circulación:
- Asegúrate de que la bomba esté funcionando. Puedes sentir una ligera vibración o escuchar su zumbido.
- Verifica que no haya ruidos extraños que puedan indicar un fallo.
*Una representación esquemática del colector de suelo radiante facilitaría la identificación visual de las válvulas, termómetros y caudalímetros, elementos clave para este diagnóstico.*
Purgado del Suelo Radiante: Guía Paso a Paso
Si después del diagnóstico preliminar sospechas que el aire es el culpable, purgar el sistema es el siguiente paso lógico. Este proceso fuerza el aire fuera de las tuberías y permite que el agua caliente circule libremente.
Herramientas Necesarias:
- Llave de purgado (si es necesaria para las válvulas de tu colector).
- Manguera de jardín (para conectar al desagüe).
- Cubo o recipiente (para recoger el agua inicial).
- Toallas viejas o trapos.
- Guantes de protección.
Preparación del Sistema:
- Apagar el Sistema: Desconecta la caldera/fuente de calor y la bomba de circulación. Deja que el sistema se enfríe.
- Identificar Circuitos Problemáticos: Si has identificado bucles específicos que no calientan, prioriza esos. Si no, purga todos los bucles uno por uno.

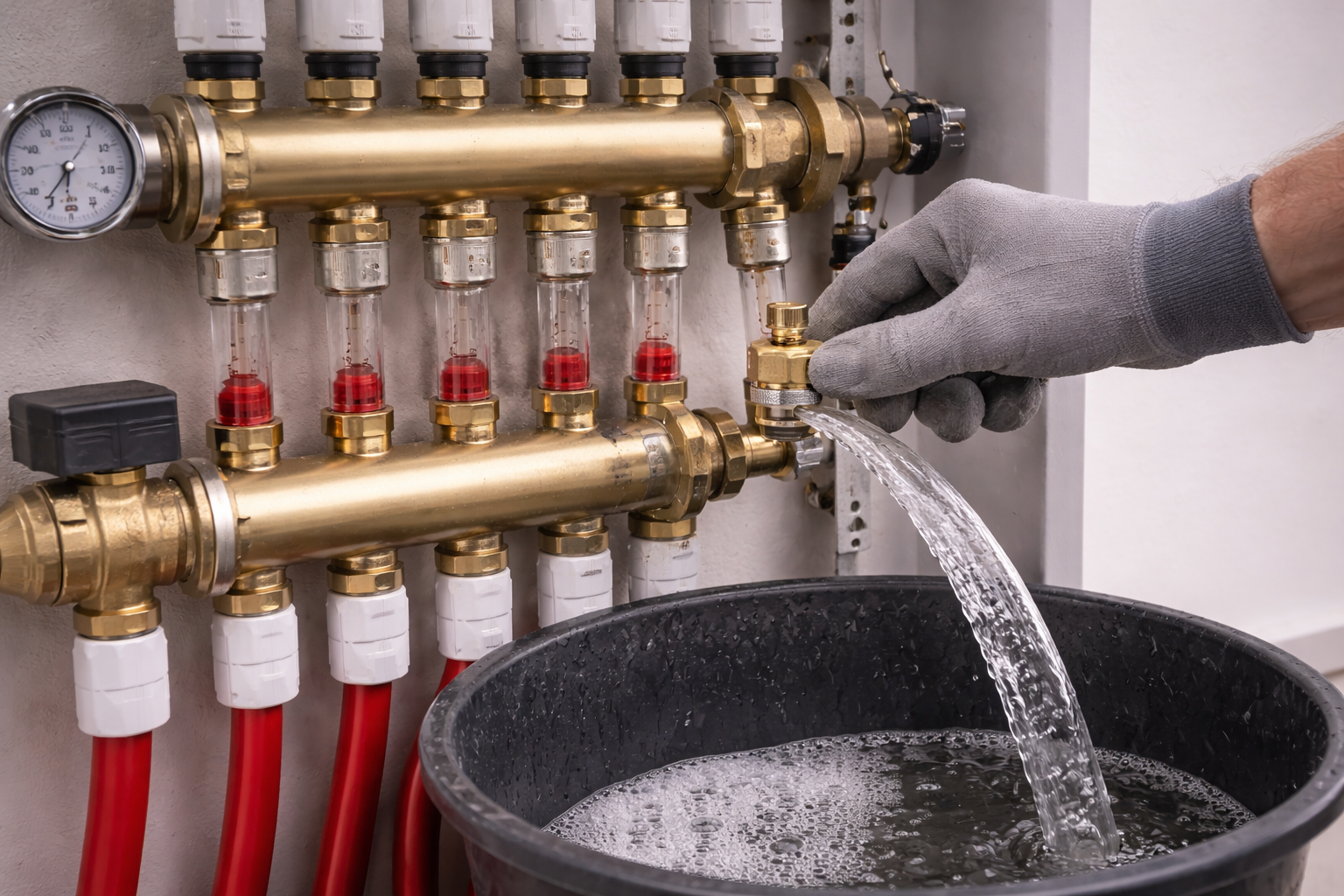

- Conectar Manguera de Desagüe: Conecta una manguera de jardín a la válvula de drenaje del colector (generalmente en el lado de retorno) y dirige el otro extremo a un desagüe o cubo grande.
Proceso de Purgado (Método Bucle Individual):
Este es el método más común y efectivo para sistemas domésticos.
- Cerrar Todos los Bucles: En el colector de retorno, cierra todas las válvulas de los bucles, excepto la del bucle que vas a purgar. (Algunos colectores tienen pequeñas tapas giratorias en el caudalímetro que se pueden cerrar, o válvulas manuales en la parte inferior del colector de retorno).
- Abrir Válvulas de Llenado y Purgado:
- Asegúrate de que la válvula principal de llenado del sistema esté abierta para permitir la entrada de agua fresca.
- Abre la válvula de purgado (o la que está conectada a la manguera de desagüe) en el lado de retorno del colector.
- Purgar el Bucle:
- Deja que el agua fluya por la manguera. Observa si salen burbujas de aire. Deja que el agua corra hasta que solo salga un flujo constante y sin burbujas. Esto puede llevar varios minutos por bucle.
- Espera a que el agua que sale esté fría al principio y luego se vuelva templada, lo que indica que el agua nueva está circulando.
- Cerrar y Repetir:
- Una vez purgado el primer bucle, cierra su válvula de retorno.
- Abre la válvula del siguiente bucle que desees purgar y repite el proceso desde el paso 3.
- Continúa así hasta haber purgado todos los bucles problemáticos o todos los bucles del sistema.
Consejo: Paciencia es Clave
El purgado puede ser un proceso lento, especialmente si hay mucho aire atrapado. No te apresures y asegúrate de que cada bucle esté completamente libre de aire antes de pasar al siguiente.
Después del Purgado:
- Reabrir Válvulas: Una vez purgados todos los bucles, reabre todas las válvulas de retorno del colector.
- Restablecer la Presión del Sistema: La presión habrá bajado durante el purgado. Vuelve a llenar el sistema hasta alcanzar la presión recomendada (1.5 – 2 bares).
- Reiniciar el Sistema: Enciende la caldera y la bomba de circulación.
- Monitorear y Reequilibrar: Observa los caudalímetros y la distribución del calor. Es posible que necesites reequilibrar los caudales de cada bucle para asegurar una distribución uniforme del calor.
Reequilibrio de Caudal (Post-Purgado)
Aunque el purgado elimina el aire, es posible que el sistema aún no caliente de forma completamente uniforme si los caudales de agua a través de cada bucle no están equilibrados.
¿Por qué es Importante el Reequilibrio?
Los bucles de suelo radiante tienen diferentes longitudes y, por lo tanto, diferentes resistencias al flujo de agua. Sin un equilibrio adecuado, los bucles más cortos o con menos resistencia recibirán la mayor parte del flujo de agua caliente, dejando los bucles más largos o más restrictivos con menos calor. El reequilibrio asegura que cada zona reciba la cantidad adecuada de calor.
Cómo Reequilibrar:
- Usar Caudalímetros: Si tu colector tiene caudalímetros (los pequeños indicadores en la parte superior del colector de impulsión), úsalos para ajustar el flujo. El objetivo es que todos los bucles activos tengan un caudal similar, o un caudal específico si conoces los requisitos de cada zona.
- Ajustar Válvulas de Ajuste: En el colector de retorno, cada bucle tiene una válvula de ajuste (a menudo con un cabezal de plástico o una tapa). Gira estas válvulas para restringir el flujo en los bucles que reciben demasiado calor y aumentarlo en los que reciben menos. Empieza por abrir completamente todos los bucles y luego ve cerrando gradualmente los que tienen más flujo.
- Monitorear la Temperatura: Después de cada ajuste, deja que el sistema funcione durante unas horas y verifica la temperatura en las diferentes zonas para ver si el equilibrio ha mejorado. Este proceso puede requerir paciencia y varios ajustes finos.
Nota: Valores de Caudal Típicos
Aunque los valores exactos varían según el diseño del sistema, un caudal típico para un bucle de suelo radiante puede oscilar entre 1 a 3 litros por minuto (LPM). Consulta la documentación de tu sistema o a un profesional para valores específicos.
